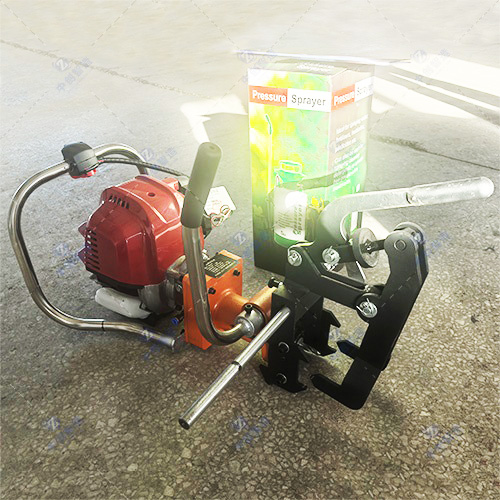

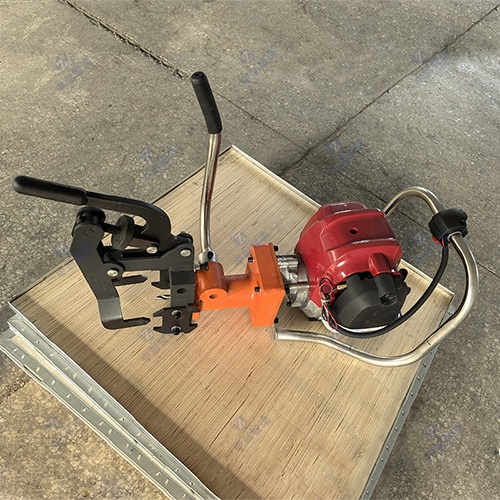

內燃鋼軌鉆孔機NZG-31
內燃鋼軌鉆孔機適用于43kg/m～75kg/m各種鋼軌軌型鉆孔作業。整體結構緊湊，是國內質量較輕的一款鉆孔機。夾軌裝置具有自鎖功能，定位準確、鉆孔精度高。鉆孔時具有自動給水功能，是工務部門維修、搶修及大修作業必備工具。
內燃鋼軌鉆孔機NZG-31詳細介紹
product description
內燃鋼軌鉆孔機適用于43kg/m～75kg/m各種鋼軌軌型鉆孔作業。整體結構緊湊，是國內質量較輕的一款鉆孔機。夾軌裝置具有自鎖功能，定位準確、鉆孔精度高。鉆孔時具有自動給水功能，是工務部門維修、搶修及大修作業必備工具。
主要技術參數
1、內燃機功率：1.2kW
2、空載轉速：≥270r/min
3、鉆孔直徑：Φ32---Φ9.8
4、鉆孔時間：≤40s
5、鋼軌型號：43.50.60(75鋼軌)
6、整機質量(包括扳把)：17kg
使用方法
(一)、作業前準備：
1、鉆頭的安裝：根據現場工作需要，安裝φ31空心鉆頭。具體方法如下：
(1)本說明書以安裝φ31空心鉆頭為例，將進給扳把向汽油機方向推到最后端。
(2)再將夾具扳把向汽油機方向抬起。
(3)抬起鉆孔機，用呆扳手或用手指松開主軸套筒2處緊定螺釘，將鉆頭芯裝入鉆頭內，再將兩帶扁處分別對準兩緊定螺釘，插入套筒，并與主軸套筒根部靠緊后，再擰緊緊定螺釘便完成安裝，本機具出廠為φ31空心鉆頭。
(4)鉆頭拆卸：按上述(1)、(2)、步驟抬起鉆孔機，用呆扳手逆時針旋轉螺栓，將鉆頭從主軸套取出。
2、定位塊的安裝：
選擇與其所給鋼軌型號相同的定位塊⑩(此定位塊為組合兩用定位塊，即43和50，60和75組合，分別打有43、50，60、75字樣，數字靠近鋼軌一側，表示所要鉆哪能種軌型。將定位塊側面的螺栓用呆扳手逆時針旋松螺栓，以60Kg/m為例，將60字樣靠近鋼軌一側，另一側定位槽與夾具定位檔靠緊，順時針旋緊螺栓。注：本次出廠的定位塊已經裝在主機上。
3、注水桶的使用：
將手把對準注水桶口處的槽向下壓至根部，逆時針旋轉手把至打壓裝置旋出后，向注水桶內加注冷卻液(防止鉆頭及所鉆鋼軌孔生銹)，加滿冷卻液后順時針擰緊，然后逆時針旋轉一個小角度，從注水桶口處的槽中拿出，往復壓幾下手把(向注水桶下加壓)，將水管插入鉆孔機夾具處中的油管3內，手握注水桶出水閥柄，拇指向下壓水閥后，向前推即為打開狀態。此時，向下壓鉆頭芯，確定冷卻液從鉆頭內流出后，才可以進行下一步操作。
4、定位尺介紹和安裝：
本定位尺分為單孔定位尺和雙孔定位尺，每把定位尺分別有3個定位槽都是按鋼軌標準孔距加工成。
將標尺定位器向后拉出，把定位尺⑤插入夾具體內，到第一個槽下。
5、加注燃油和潤滑油：
加注燃油：根據汽油機《使用說明書》，加注機油和汽油。先旋松燃油箱蓋，向內加入燃油后，再擰緊燃油箱蓋。
加注潤滑油：先旋松潤滑室油箱蓋，夏季加注20#汽機油，冬季加注-20#汽機油，達到其刻度尺刻度線即可，不可少加或過量加注汽機油，擰緊油箱蓋。用手指按汽油機化油器儲藏泡幾下，待化油器儲藏泡中充滿汽油后即可。
6、啟動汽油機：
在氣溫低于10℃時，通常先將風門關閉(向上提)，把油門加大到1/4處，迅速拉動啟動盤，慢慢放回，待汽油機啟動后，慢慢將風門開到最大(向下壓)，慢慢加大油門，空運轉30秒，檢查傳動部分是否靈活，有無異常雜音，螺桿連接是否松動，按動汽油機停止按鈕，準備鉆孔。
(二)、鉆孔作業：
1、抬起夾具扳把，使卡軌機構張開，放在鋼軌上，讓定位塊拐頭內側靠緊鋼軌端面，調整卡軌調整螺母，直至下壓夾具扳把時能牢固卡緊鋼軌，使定位塊上檔與鋼軌軌頭緊密接觸，同時軌腭及軌底上弧面也隨之靠緊，然后下壓夾具扳把，裝卡牢固后便可進行鉆孔作業。
2、先給注水桶打氣加壓(一般在10下左右)，將水閥壓下后向前推即為打開狀態，然后啟動汽油機，在各部件工作都無異常的情況下，扳動進給扳把均勻進給，鉆頭芯接觸鋼軌后，冷卻液自動流出對鉆頭冷卻，如沒有冷卻液流出，請檢查注水筒，待故障排除后方可進行鉆孔。
3、鉆孔時加力要均勻，切勿過猛，即將鉆透時，要放慢進給速度。
(三)、鉆孔作業后：
1、第一個個孔鉆完畢，將進給扳把向汽油機方向扳動，將鉆頭退回，關閉汽油機。
2、將定位尺調到第二個槽內后，重復步驟待鉆完后，再將定位尺調到第三個槽內，同樣重復鉆孔作業1～3步驟，即完成鉆孔作業。
3、將進水嘴向下壓，拔出水管，把注水筒水閥向下壓，向后拉水閥，松開水閥即停止注水，再抬起卡緊扳把松開卡軌機構，將鉆孔機，注水筒移至限界外。或整機下道，拿走注水桶。
