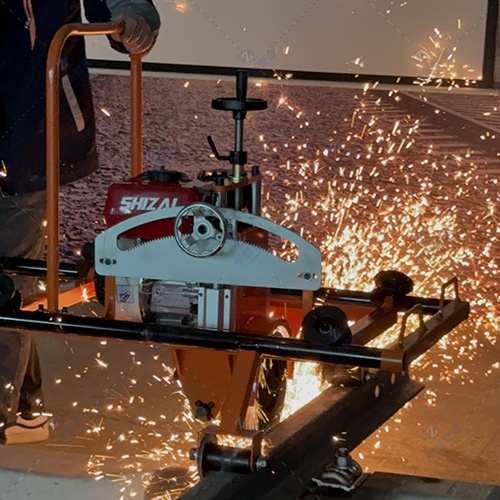

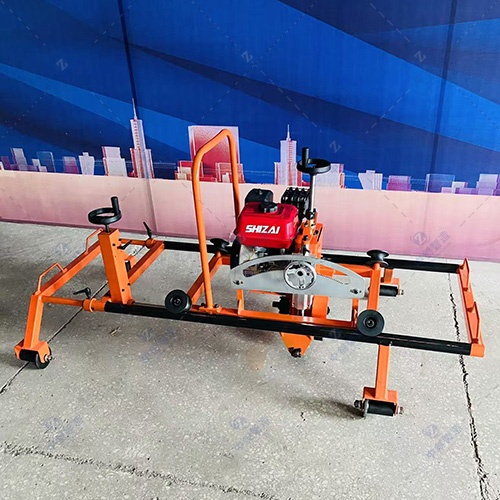

內燃道岔鋼軌打磨機
內燃道岔打磨機是由兩個相互垂直移動的臺車彼此運動組合而成的，它能在所有方位上進行打磨，操作靈活，磨削裝置可繞一固定軸向側面轉動±35°角，可打磨轍岔岔芯、鋼軌頂面及側面飛邊。
內燃道岔鋼軌打磨機詳細介紹
product description
內燃道岔打磨機主要用來打磨道岔轉轍器的尖軌、轍叉心軌、翼軌頂面及側面肥邊，也可打磨各種型號鋼軌頂面及側面肥邊。性能優越，結構合理，質量可靠，省時省力，是工務部門維修線路的常備機械。
技術參數：
動力形式：四沖程汽油發動機
發動機功率：6.5馬力(4.8KW)
發動機轉數：3600轉/分
磨頭傾角調整范圍：±40°
砂輪規格：φ254*φ30*35(mm)
整機質量：100kg
外形尺寸：1680*900*900(mm)
主要結構
1)內燃道岔打磨機由走行輪、打磨小車、汽油機、打磨頭、
磨頭擺動裝置、磨頭升降裝置、磨頭前后裝置七部分組成。
2)走行架采用可伸縮式架子，為矩形機架可根據現場軌距調節距離。有四個做過絕緣鐵輪的走行輪。
3)打磨小車是該機的主體，用4.8KW汽油機作動力，由皮帶傳動裝置，打磨頭、齒輪傳動調節磨頭擺動裝置、絲杠傳動的升降裝置及走行輪，磨頭傳動的前后裝置等組成。
工作原理
打磨機旋轉在道岔需打磨部位，可沿軌道走行，轉動打磨機的橫向手柄輪，打磨小車可在走行架上橫向移動，可使打磨小車在道岔任何部位停留，轉動砂輪高度的手柄，通過絲杠調整磨頭高度，找準磨頭要打磨的部位，轉動砂輪傾斜的手柄輪，通過齒輪調整磨頭的傾斜度，找到需要打磨的鋼軌位置，并用手移動打磨機走行架，一邊移動一邊給鋼軌進行打磨作業。
