適用范圍及性能特點

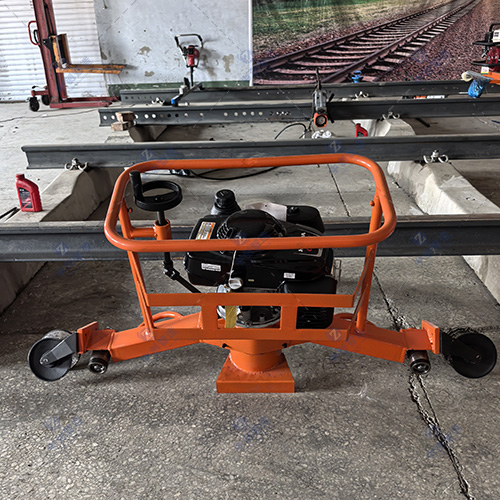

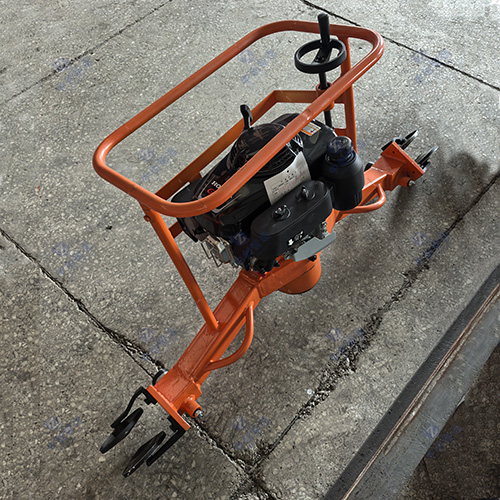

內燃仿形打磨機是用于鋼軌焊接及鋼軌傷損傷焊補后,對軌頭進行仿形打磨的小型機具。該機適用于 43-75kg/m 各型鋼軌在基地或現場焊接及軌頭焊補后打磨作業。它加上輔助裝置還可進行長平打磨和波浪磨耗打磨,它也是超長無縫線路鋪設、斷軌修復及應力放散的理想機具。
本機具設計合理，結構緊湊，操作靈活，上下道方便。采用進口汽油發動機，故障率低，性能可靠，更適應野外現場作業，具有先進的技術性能。鋼軌經仿形打磨后不僅平順，而且能恢復原來的軌頭輪廓，使列車運行更平穩、更安全。
工作原理
打磨作業時，以汽油機或電動機為動力驅動傳動軸轉動，通過傳動裝置帶動打磨頭旋轉，磨削時，轉動磨頭進給手輪，調整磨頭進給量，操縱手把推動打磨機在鋼軌上縱向移動磨削鋼軌踏面，同時將機架在 90°角度范圍內轉動，打磨軌頭圓角及鋼軌工作邊，利用水平滾輪和導向輪共同作用，完成軌頭仿形打磨作業。
主要技術參數
1、動力型式：4KW 本田GXV160發動機
2、磨頭轉速：4000r/min
3、砂輪規格：Φ150×Φ55×70
4、砂輪行程：60mm
5、砂輪傾角：0~90°
6、進給手輪每轉進給量：1.35mm
7、整機質量：75kg
8、外形尺寸：1480 mm×500mm×800mm
打磨機使用方法
1、作業準備
1.1 操作人員在作業前，應按本說明書的要求熟悉本機構造、技術性能、工作原理、使用方法及安全規則與操作規程。
1.2 機體整備;要求緊固件緊固，運動部件靈活，注油杯注入適量潤滑油脂(黃干油)。
1.3 空載運轉;空載運轉 5 分鐘，檢查機體各部位有無異常，尤其更換新砂輪后，必須認真檢查;。
2、打磨作業
2.1 將打磨機放置在予打磨的鋼軌上，啟動發動機，逆時針轉動垂直進給手柄，使砂輪與予打磨的軌頂面不接觸，砂輪空載旋轉。
2.2 均勻地順時針轉動垂直進給手柄，使砂輪向軌頂面移動，直至接觸待打磨的軌頂面打出火花，同時牽動手柄，在水平滾輪緊靠軌頂面情況下，使機體往復移動，其范圍約 800mm 左右。
2.3 均勻控制砂輪的進給量，一般每次進給 0.2mm 以內，檢查有無異常和磨痕的粗細，打磨后的鋼軌表面不得呈藍色或明顯劃痕。
2.4 牽動手把時，使機體沿鋼軌橫斷面方向向內側逐漸傾斜，憑借打磨機導向滾輪的控制，擴大軌頂橫向打磨范圍，從軌頂線打磨至軌頭內側圓角處。
2.5 打磨鋼軌內側時，使打磨機沿鋼軌橫斷面方向內側轉 90°，牽動打磨機往復打磨鋼軌的內側面。
2.6 轉動手柄使砂輪退后脫離與鋼軌接觸狀態，撥回停機開關，發動機停止轉動，抬起打磨機，水平旋轉 180°，放置在鋼軌上，重復上述動作，即可打磨鋼軌頂面剩余部分和鋼軌頭部的外側面，直至打磨到規定標準。
